軽金属処理剤
PICK UP
アルミニウム合金や
マグネシウム合金の塗装前処理
（塗装下地処理）
アルミニウム合金用
ノンクロム処理
1.工程
脱脂
水洗
酸洗
水洗
皮膜化成
水洗
純水洗
乾燥
2.製品
| 工程 | 脱脂 | 酸洗 | 皮膜化成 |
| 製品名 | グランダクリーナー 2050Ｅ | トリオーナー1750 | グランダーＡＬ-540 Ｓ |
| 特徴 | エッチングタイプ | ノンフッ素タイプ | ノンクロムタイプ |
| 処理温度 | 40～50℃ | 30～50℃ | 40～50℃ |
3.塗膜性能例
| 塗装 | 溶剤（クリヤー） 35～50㎛ | 粉体 80～120㎛ |
||
| 試験項目 | CASS (96hr) |
湿潤試験 (240hr) |
CASS (96hr) |
湿潤試験 (240hr) |
| 試験結果 | 1.5mm | 1mm角 100/100 | 0.5mm | 2mm角 100/100 |
アルミニウム合金用
3価クロム処理
1.工程
脱脂
水洗
酸洗
水洗
皮膜化成
水洗
純水洗
乾燥
2.製品
| 工程 | 脱脂 | 酸洗 | 皮膜化成 |
| 製品名 | グランダクリーナー 2050T | トリオーナー1750 | グランダーＡＬ-590 Ｓ |
| 特徴 | ソフトエッチングタイプ | ノンフッ素タイプ | 3価クロムタイプ |
| 処理温度 | 40～50℃ | 30～50℃ | 40～50℃ |
3.塗膜性能例
| 塗装 | 粉体 80～120㎛ |
||
| 試験項目 | SST (1200hr) |
CASS (240hr) |
湿潤試験 (240hr) |
| 試験結果 | 0.5mm | 1.5mm | 2mm角 100/100 |
※試験片：ＡＣ4Ｃ材
SST:塩水噴霧試験後片側最大膨れ幅
CASS:CASS試験後片側最大膨れ幅
湿潤試験(50℃、湿度95%以上)後ゴバン目試験
クロムフリーマグネシウム合金化成処理システム
The chromium-free chemical conversion coating for magnesium alloy
| 当社取組 | 合金種 |
| 1997年 第1号ライン稼働 |
AZ91 |
| 1999年 日本初の低電気抵抗皮膜の量産ライン稼働 | AZ91 |
| 2003年 世界初のMgプレス材用低電気抵抗表面処理ライン稼働 |
AZ31 |
| 2007年 Mg合金製二輪フレームの量産開始 |
AM60 |
| 2012年 超軽量合金Mg-Li合金用化成処理ライン稼働 |
LA141, LZ91 |
| 2016年 Mg合金製金属外観パドルの量産開始 |
AZ91 |
| 2017年 黒色化成処理技術確立 |
AZ91 |

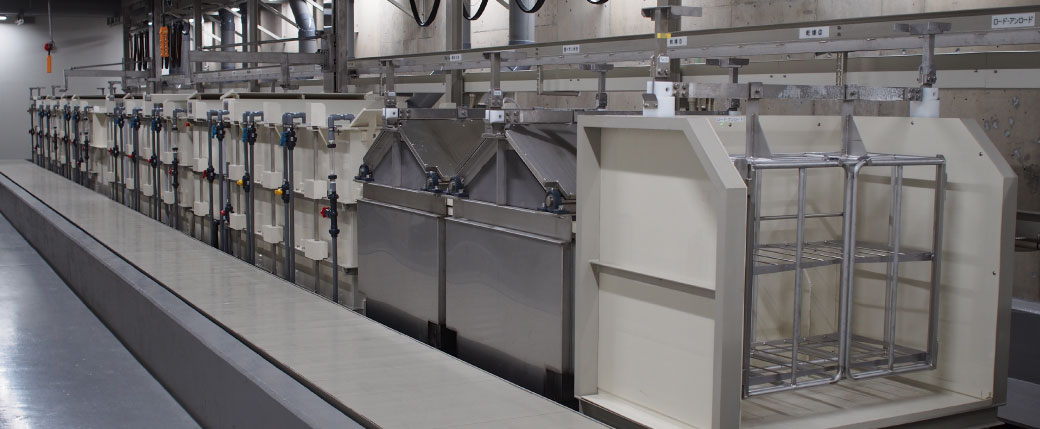

1.工程
脱脂
水洗
水洗
表面調整
1
(エッチング)
1
(エッチング)
水洗
水洗
表面調整
2
(デスマット)
2
(デスマット)
湯洗
湯洗
水洗
皮膜化成
水洗
水洗
純水洗
Mg被処理物
高機能化成処理

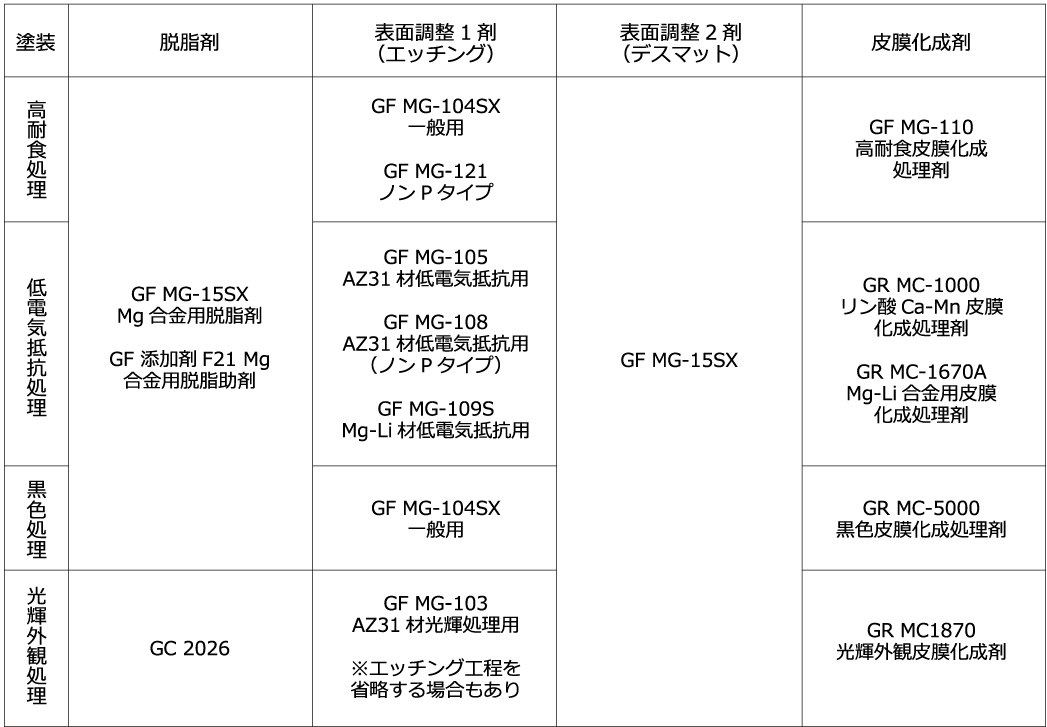

薬剤ラインナップ
GC：グランダクリーナーの略記
GF：グランダファイナーの略記
GR：グランダーの略記

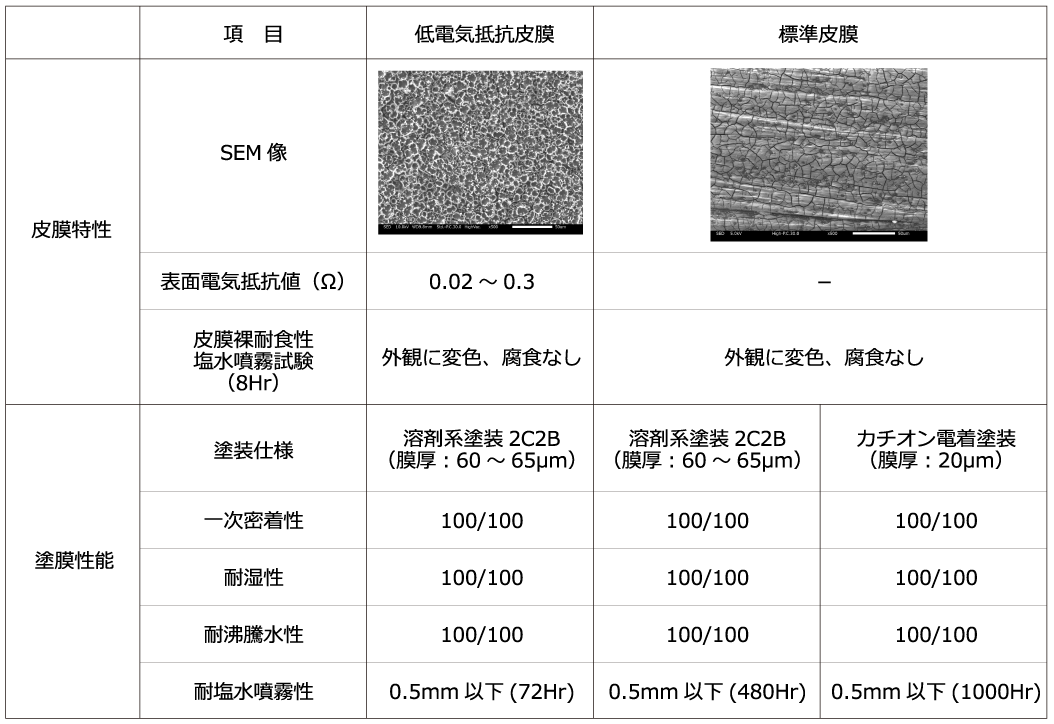

3.Technical Data
表面電気抵抗値：
株式会社三菱ケミカルアナリテック製抵抗率計ロレスタ 2探針プローブによる測定値
一次密着：
碁盤目試験；1mm格子碁盤目セロテープ剥離試験
耐湿試験：
50℃×95%RH以上×100時間後1mm格子碁盤目セロテープ剥離試験
沸騰水試験：
沸騰水に1時間浸漬後1mm格子碁盤目セロテープ剥離試験
塩水噴霧試験：
クロスカット沿い塗膜膨れ幅
